Modbus协议

原文发表在公众号

4种数据模式

基本表格	对象类型	访问类型	内容
离散量输入（Discretes Input）	单个比特	只读	I/O系统提供这种类型数据
线圈（Coils）	单个比特	读写	通过应用程序改变这种类型数据
输入寄存器（Input Registers）	16-比特字	只读	I/O系统提供这种类型数据
保持寄存器（Holding Registers）	16-比特字	读写	通过应用程序改变这种类型数据

3种传输模式

基于串口的Modbus-RTU	数据按照标准串口协议进行编码，采用CRC-16_Modbus检验算法。
基于串口的Modbus-ASCII	所有数据都是ASCII格式，一个字节的原始数据需要两个字符来表示，效率底，采用LRC校验算法。
基于网口的Modbus-TCP	基于TCP/IP协议，占用502端口，数据帧主要包括两部分：MBAP（报文头）+ PDU（帧结构）。

3类功能码

公共功能码、用户定义功能码、保留功能码

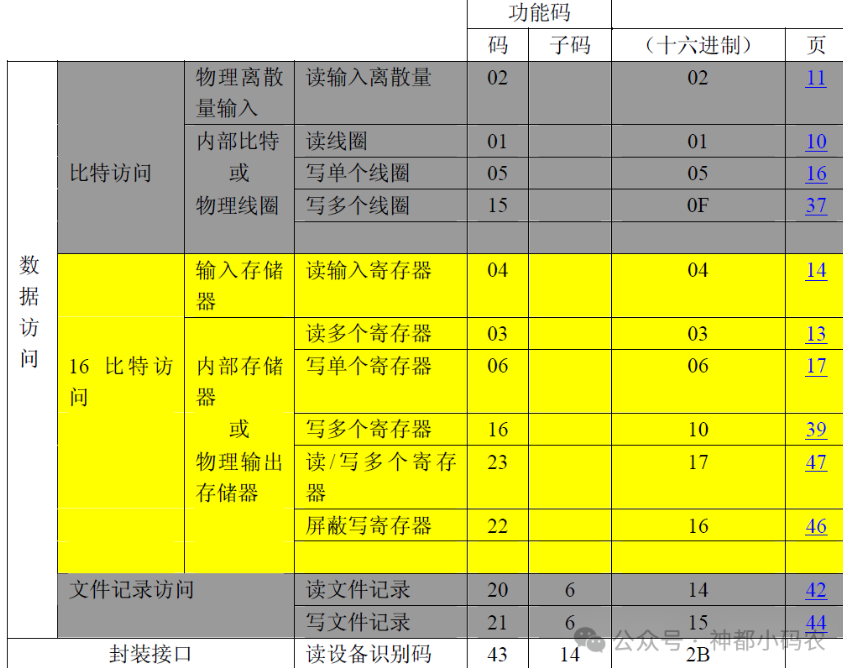

公共功能码定义

Modbus-RTU报文帧

子节点地址	功能代码	数据	CRC校验
1个字节	1个字节	0~252字节	2字节（CRC低位，CRC高位）

Modbus RTU帧最大位256字节

串口信息（9600Baud、偶校验、1个停止位）

0x01 - Read Coils
Address ：0
Quantity ：2000

Tx:01 01 00 00 07 D0 3F A6
01 表示从机地址
01 功能码，表示读线圈
0000表示线圈起始地址
07D0表示读取线圈数量(2000)
3FA6为CRC校验值

Rx:01 01 FA /*41 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 80/*数据*/ 0A DF
注释
01表示从机地址
01功能码，表示读线圈
FA表示数据数量

0ADF 为CRC校验值

Modbus-ASCII报文帧

起始	子节点地址	功能代码	数据	LRC校验	结束
1字符(冒号字符)	2字符	2字符	0~2*252字符	2字符	2字符（CR,LF）

Modbus ASCII帧最大位2 * 252 + 1 + 2 + 2 + 2 + 2 = 513字符

串口信息（9600Baud、偶校验、1个停止位）

0x01 - Read Coils
Address ：0
Quantity ：2000

Tx:3A 30 31 30 31 30 30 30 30 30 37 44 30 32 37 0D 0A
3A表示冒号字符
30 31表示字符0、字符1，即从机地址01
30 31表示字符0、字符1，即功能码01，表示读线圈
30 30 30 30 表示字符0、字符0、字符0、字符0，即线圈起始地址（0x0000）
30 37 44 30 表示字符0、字符7、大写字母D、字符0，即读取线圈数量（0x07D0）
32 37表示LRC校验结果
0D 0A   表示回车键CR、换行键LF

Rx:3A 30 31 30 31 46 41 /*34 31 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 38 30/*数据*/ 34 33 0D 0A
3A表示冒号字符
30 31表示字符0、字符1，即从机地址01
30 31表示字符0、字符1，即功能码01，表示读线圈
46 41 表示大写字母F、大写字母A，即数据数量（0xFA）

34 33表示LRC校验结果
0D 0A   表示回车键CR、换行键LF

Modbus-TCP报文格式

MBAP报文头	功能码	数据
事务元标识符	协议标识符	长度	单元标识符
2字节	2字节(0)	2字节(表示单元标识符 + 功能码 + 数据的字节总数)	1字节	1字节

Tx:06 DF 00 00 00 06 01 01 00 00 07 D0
06事务处理标识符Hi
DF事务处理标识符Lo
0000协议标识符
0006后续数据长度
01单元标识符，即从机地址
01功能码
0000表示线圈起始地址
07D0表示读取线圈数量(2000)

Rx:06 DF 00 00 00 FD 01 01 FA /*41 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 80/*数据*/
06事务处理标识符Hi
DF事务处理标识符Lo
0000协议标识符
00FD后续数据长度
01单元标识符，即从机地址
01功能码
FA后续数据长度
